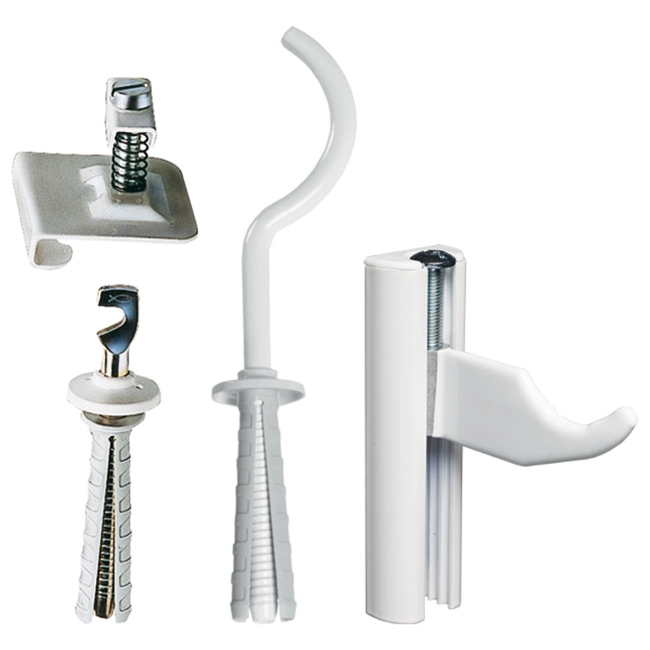

Mensola per radiatori tubolari TC / TX / TF / RT

RT - La mensola bianca per radiatori tubolari

• Calcestruzzo.
• Mattone pieno in laterizio.
• Mattone semipieno (perforato verticalmente) in laterizio.

• Il gancio a molla della mensola RT stringe la colonna posteriore del radiatore tubolare e permette un’installazione esteticamente
• gradevole.
• Applicabile indipendentemente dal numero di colonne del radiatore tubolare.
• Il gancio può essere applicato su tubolari in verticale e tubi di scaldasalviette in orizzontale.

• Radiatori tubolari in ambienti di design.
• L’applicazione a scomparsa permette di usare la staffa RT anche con radiatori colorati.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione dei fissaggi delle 2 mensole per radiatori.
• Forare il materiale di supporto (perforare a rotazione in caso di mattoni semipieni).
• Inserire il tassello C.
• Battere nel tassello il perno con gancio.
• Avvitare al radiatore la basetta con la molla. Utilizzare un cacciavite lungo per passare attraverso le colonne. La testa della vite è orientata verso l’esterno.
• Coprire la testa della vite con la calottina bianca in dotazione.

• Diametro foro: 12 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132010679
• Codice Fischer: 501067

TF 8/85 T - La mensola bianca per radiatori tubolari

• Calcestruzzo.
• Mattone pieno in laterizio.
• Mattone semipieno (perforato verticalmente) in laterizio.

• L’installazione del fissaggio a percussione C è semplice e rapida.
• La rosetta bianca garantisce un risultato esteticamente gradevole e copre imperfezioni del foro.
• Il tassello C a battere velocizza l’installazione.

• Radiatori tubolari anche con fissaggi multipli.
• La verniciatura bianca della staffa ottimizza l’estetica.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione dei fissaggi delle mensole per radiatori.
• Forare il materiale di supporto (perforare a rotazione in caso di mattoni semipieni).
• Inserire il tassello C.
• Battere nel tassello il perno con gancio.

• Diametro foro: 12 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132011072
• Codice Fischer: 501107

TF 8/105 T - La mensola bianca per radiatori tubolari

• Calcestruzzo.
• Mattone pieno in laterizio.
• Mattone semipieno (perforato verticalmente) in laterizio.

• L’installazione del fissaggio a percussione C è semplice e rapida.
• La rosetta bianca garantisce un risultato esteticamente gradevole e copre imperfezioni del foro.
• Il tassello C a battere velocizza l’installazione.

• Radiatori tubolari anche con fissaggi multipli.
• La verniciatura bianca della staffa ottimizza l’estetica.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione dei fissaggi delle mensole per radiatori.
• Forare il materiale di supporto (perforare a rotazione in caso di mattoni semipieni).
• Inserire il tassello C.
• Battere nel tassello il perno con gancio.

• Diametro foro: 12 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132011089
• Codice Fischer: 501108

TF 8/145 T - La mensola bianca per radiatori tubolari

• Calcestruzzo.
• Mattone pieno in laterizio.
• Mattone semipieno (perforato verticalmente) in laterizio.

• L’installazione del fissaggio a percussione C è semplice e rapida.
• La rosetta bianca garantisce un risultato esteticamente gradevole e copre imperfezioni del foro.
• Il tassello C a battere velocizza l’installazione.

• Radiatori tubolari anche con fissaggi multipli.
• La verniciatura bianca della staffa ottimizza l’estetica.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione dei fissaggi delle mensole per radiatori.
• Forare il materiale di supporto (perforare a rotazione in caso di mattoni semipieni).
• Inserire il tassello C.
• Battere nel tassello il perno con gancio.

• Diametro foro: 16 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132011096
• Codice Fischer: 501109

TC - Mensola regolabile per radiatori tubolari a 2 e 3 colonne su cartongesso

• Cartongesso

• Le mensole TC e RC si installano sulla parete di cartongesso finita, nessun grande foro o contropiastra.
• Tasselli in metallo HM per doppia lastra già compresi nella confezione.
• Le mensole possono essere utilizzate anche su singola lastra sostituendo gli HM con la misura per singola lastra.
• Minimo impatto estetico.
• La facile regolazione verticale permette di mettere perfettamente in bolla il radiatore.
• La speciale vernice plastificata contribuisce ad attutire i rumori.
• La mensola può essere installata anche con il gancio rovescio per bloccare i radiatori in situazioni particolari (scuole, luoghi pubblici, ecc.).

• TC: radiatori tubolari a 2 o 3 colonne applicati a cartongesso.
• RC: radiatori in alluminio applicati a cartongesso.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei 2 tasselli di ciascuna base di supporto.
• Forare il cartongesso.
• In caso di doppia lastra utilizzare i fissaggi metallici HM nella confezione altrimenti sostituirli con HM di lunghezza adatta (vedere tabella carichi).
• Avvitare la vite di regolazione a testa bombata sulla staffa a gancio fino a 15 mm dal bordo. Inserire la staffa nella base di supporto. Sono possibili due regolazioni in profondità.
• Applicare i coperchi in plastica bianca sulla sommità delle basi di supporto.
• Agendo sulla vite a testa bombata mettere in bolla il radiatore.

• Diametro foro: 10 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132045558
• Codice Fischer: 532635

TX - Mensola regolabile per radiatori tubolari a 2 e 3 colonne con tasselli SX

• Calcestruzzo.
• Mattone pieno in laterizio.
• Mattone semipieno (perforato verticalmente) in laterizio.
• Blocco cavo in calcestruzzo alleggerito.
• Calcestruzzo cellulare

• Le mensole TX e RX si installano con i tasselli SX forniti nella confezione. Forature corte e di piccolo diametro.
• I tasselli SX garantiscono tenute elevate su supporti differenti.
• Minimo impatto estetico.
• La facile regolazione verticale permette di mettere perfettamente in bolla il radiatore.
• La speciale vernice plastificata contribuisce ad attutire i rumori.
• La mensola può essere installata anche con il gancio rovescio per bloccare i radiatori in situazioni particolari (scuole, luoghi pubblici, ecc.).

• TX: radiatori tubolari a 2 o 3 colonne.
• RX: radiatori in alluminio.

• Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei 2 tasselli di ciascuna
• base di supporto.
• Forare la parete. Utilizzare i fissaggi SX adatti a materiali pieni e semipieni.
• Avvitare la vite di regolazione a testa bombata sulla staffa a gancio fino a 15 mm dal bordo. Inserire la staffa nella base di supporto. Sono possibili due regolazioni in profondità.
• Applicare i coperchi in plastica bianca sulla sommità delle basi di supporto.
• Agendo sulla vite a testa bombata mettere in bolla il radiatore.

• Diametro foro: 8 [mm]
• adatto per gasbeton: Sì
• Colore: grigio

Riferimenti:

• Codice EAN: 8001132058947
• Codice Fischer: 537955
