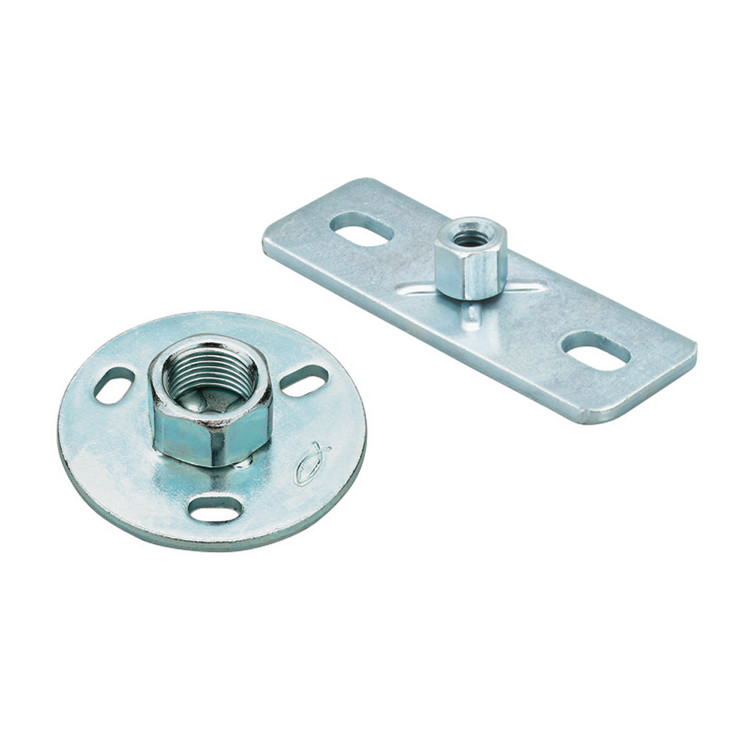

Flangia rettangolare GPL, GPS e circolare GPR

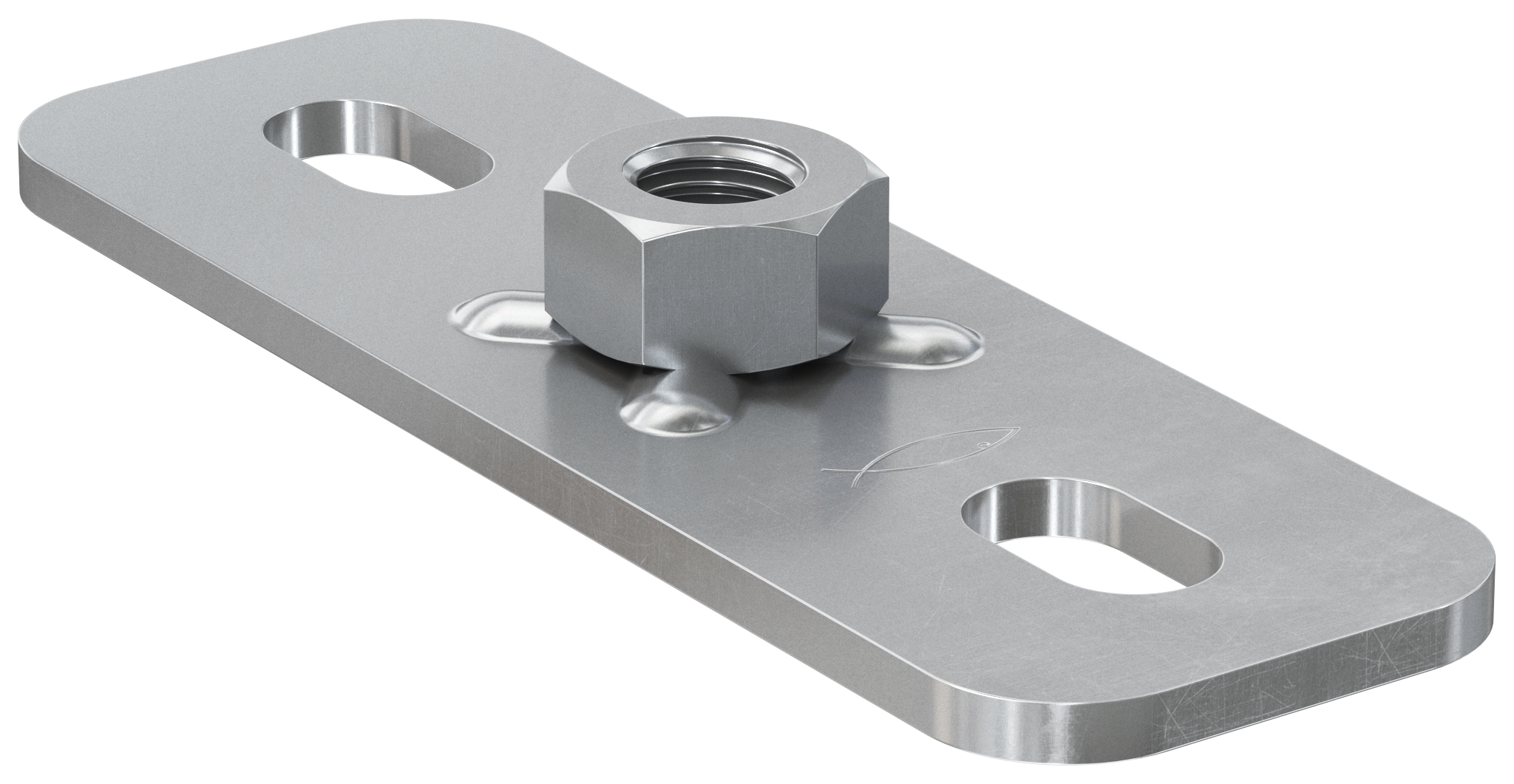

GPS M12 - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

• Filettatura: M12
• Larghezza: 40 [mm]
• Filettatura: M12
• Lunghezza: 120 [mm]
• Foro asolato: 11 x 19 [mm]
• Interasse fori: 79 [mm]
• Carico statico racc. max (trazione centrata): 6000 [N]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Spessore: 4 [mm]

Riferimenti:

• Codice EAN: 4006209403983
• Codice Fischer: 40398

GPL M8 - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

• Larghezza: 30 [mm]
• Filettatura: M8
• Lunghezza: 80 [mm]
• Foro asolato: 9 x 16 [mm]
• Interasse fori: 54 [mm]
• Carico statico racc. max (trazione centrata): 2400 [N]
• Carico statico racc. max (trazione centrata): 2.4 [kN]
• Spessore: 3 [mm]

Riferimenti:

• Codice EAN: 4006209796658
• Codice Fischer: 79665

GPL M10 - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

• Filettatura: M10
• Larghezza: 30 [mm]
• Filettatura: M10
• Lunghezza: 80 [mm]
• Foro asolato: 9 x 16 [mm]
• Interasse fori: 54 [mm]
• Carico statico racc. max (trazione centrata): 2400 [N]
• Carico statico racc. max (trazione centrata): 2.4 [kN]
• Spessore: 3 [mm]

Riferimenti:

• Codice EAN: 4006209796665
• Codice Fischer: 79666

GPS 1/2'' - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

• Filettatura: 1/2"
• Larghezza: 40 [mm]
• Filettatura: 1/2"
• Lunghezza: 120 [mm]
• Foro asolato: 11 x 19 [mm]
• Interasse fori: 79 [mm]
• Carico statico racc. max (trazione centrata): 8000 [N]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Spessore: 4 [mm]

Riferimenti:

• Codice EAN: 4006209796726
• Codice Fischer: 79672

GPS M16 - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

• Filettatura: M16
• Larghezza: 40 [mm]
• Filettatura: M16
• Lunghezza: 120 [mm]
• Foro asolato: 11 x 19 [mm]
• Interasse fori: 79 [mm]
• Carico statico racc. max (trazione centrata): 8000 [N]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Spessore: 4 [mm]

Riferimenti:

• Codice EAN: 4048962062809
• Codice Fischer: 504408

GPR M10 - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

Riferimenti:

• Codice EAN: 8001132071359
• Codice Fischer: 507135

GPR 1/2'' - Flange con attacco per barre filettate e tubi gas

• Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

• Le asole sulla piastra di base consentono il semplice allineamento.

Riferimenti:

• Codice EAN: 8001132071366
• Codice Fischer: 507136
