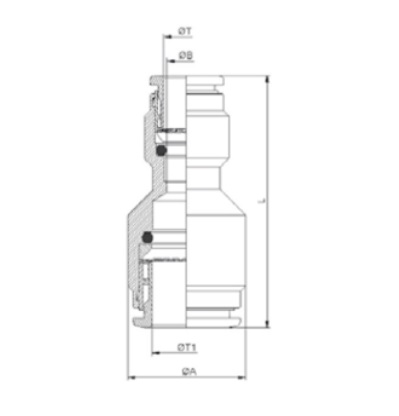

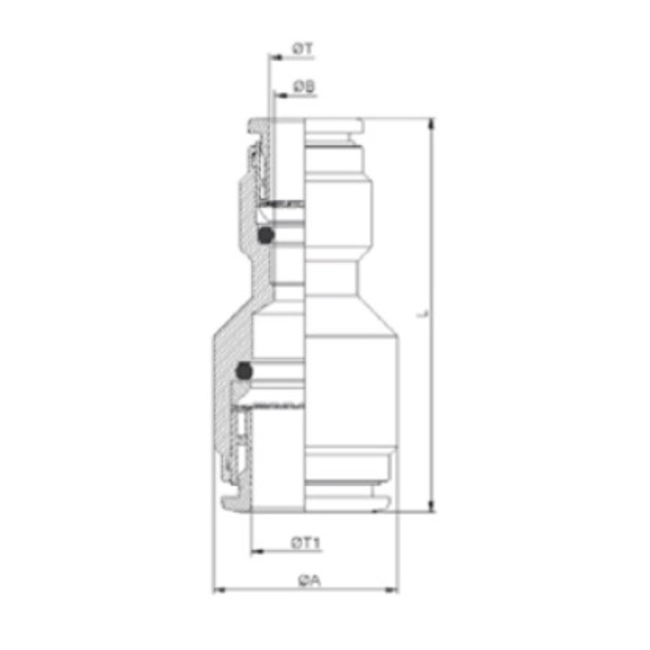

| Codice / EAN | ØT | ØT1 | ØB | ØA | L | Disponiblità | Prezzo | Aggiungi al carrello | ||
|---|---|---|---|---|---|---|---|---|---|---|
 | diritto intermedio ø 4 | RK530004 8052709025237 | 4 | 4 | 3 | 9 | 27 |  | 2,60 € (IVA inclusa) | |
| diritto intermedio ø 6 | RK530006 8052709025244 | 6 | 6 | 5 | 11 | 30,5 | | 2,63 € (IVA inclusa) | |
| diritto intermedio ø 8 | RK530008 8052709025251 | 8 | 8 | 7 | 13 | 32 | | 2,95 € (IVA inclusa) | |
| diritto intermedio ø 10 | RK530010 8052709025268 | 10 | 10 | 9 | 17 | 36,5 | | 3,95 € (IVA inclusa) | |
| diritto intermedio ø 12 | RK530012 8052709025275 | 12 | 12 | 10 | 20 | 39,6 | | 5,10 € (IVA inclusa) | |
| diritto intermedio ø 14 | RK530014 8052709025282 | 14 | 14 | 13 | 24 | 42,7 | | 6,30 € (IVA inclusa) | |
| diritto intermedio ridotto ø 6-4 | RK530604 8052709025299 | 6 | 4 | 13 | 3 | 34,8 | | 2,90 € (IVA inclusa) | |
| diritto intermedio ridotto ø 8-6 | RK530806 8052709025305 | 8 | 6 | 15 | 5 | 37,8 | | 3,85 € (IVA inclusa) | |
| diritto iintermedio ridotto ø 10-08 | RK531008 8052709025312 | 10 | 8 | 18 | 7 | 40,9 | | 4,25 € (IVA inclusa) |

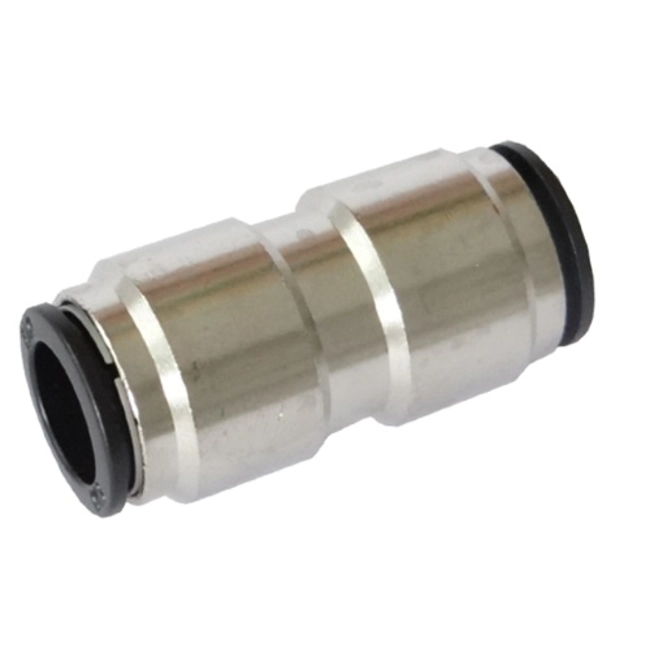

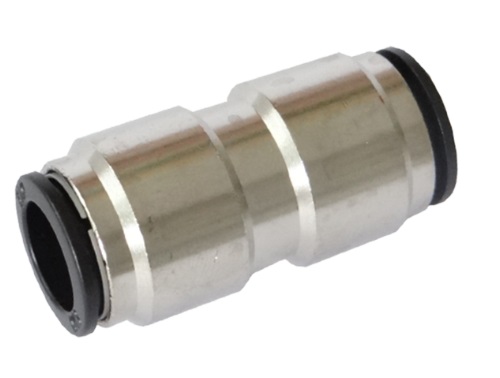

Diritto intermedio - Cod. RK530004
Innesto e disinnesto rapido
Filettatura BSPP cilindrica UNI-ISO228 - ISO16030 con O-Ring, BSPT conica UNI-ISO 7 teflonata, Metrica ISO/R 262
Guarnizione in NBR Silicon free
Portata piena rispetto al tubo utilizzato
Applicazioni
Robotica - Meccatronica
Impianti per automazione pneumatica
Industria del packaging
Industria tessile
Automotive
Vuoto
| Materiale | Corpo: Ottone nichelato CW614N Pulsante: Resina acetalica Distanziale: Resina acetalica Pinza: Acciaio INOX AISI 304 Anello raccordo: Resina acetalica O-Ring: NBR esente da silicone Anello elastico: Acciaio INOX AISI 302 Attacco girevole: Ottone nichelato CW614N |
| Temperatura | -20°C / +70°C |
| Pressione | Tubo: Ø4 - Ø10 mm Pressione (temperatura di utilizzo 20°C): 16 Bar Tubo: Ø12 - Ø14 mm Pressione (temperatura di utilizzo 20°C): 12 Bar |
| Tubi consigliati | Poliuretano - Poliammide - Polietilene - Nylon |
| Coppia di serraggio consigliata | 0.8 Nm per M5 3 Nm per 1/8 9 Nm per 1/4 10 Nm per 3/8 12 Nm per 1/2 |
| Dimensioni | Vedi scheda dettagli |
