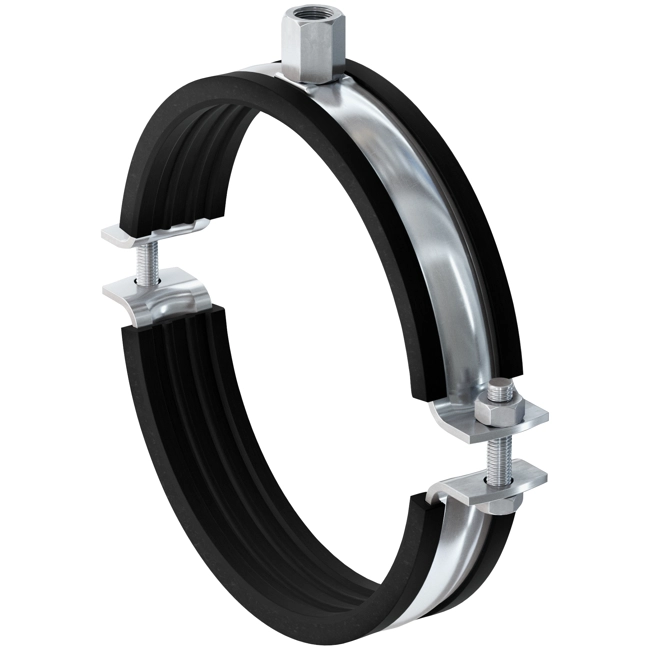

Collare pesante per tubi FRSM - Fil. Metrica

FRSM 124-129 M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 190 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 164 [mm]
• Altezza: 92 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 124 - 129 [mm]
• Range di serraggio: 124 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937099
• Codice Fischer: 93709

FRSM 133 M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 198 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 172 [mm]
• Altezza: 96 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 131 - 137 [mm]
• Range di serraggio: 131 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937105
• Codice Fischer: 93710

FRSM 5'' M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 205 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 180 [mm]
• Altezza: 100 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: 5 Zoll (125)
• Dimensione nominale: 5 [in]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 138 - 145 [mm]
• Range di serraggio: 138 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937112
• Codice Fischer: 93711

FRSM 160 M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 223 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 197 [mm]
• Altezza: 108 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 156 - 162 [mm]
• Range di serraggio: 156 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937129
• Codice Fischer: 93712

FRSM 165-171 M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 232 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 206 [mm]
• Altezza: 113 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: 6 Zoll (150)
• Dimensione nominale: 6 [in]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 165 - 171 [mm]
• Range di serraggio: 165 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937136
• Codice Fischer: 93713

FRSM 188-194 M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 255 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 229 [mm]
• Altezza: 125 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: altri
• Dimensione nominale: 7 [in]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 188 - 194 [mm]
• Range di serraggio: 188 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937143
• Codice Fischer: 93714

FRSM 196-203 M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Diametro della testa dell'ancorante: Resistenza saldata, M 10/ M 12, SW 17, h = 21 mm
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 263 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 238 [mm]
• Altezza: 129 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Chiave di serraggio: 17 [mm]
• Range di serraggio: 196 - 203 [mm]
• Range di serraggio: 196 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4006209937150
• Codice Fischer: 93715

FRSM 348-356 M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 480 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 5,0 [mm]
• Altezza: 403 [mm]
• Altezza: 213 [mm]
• Coppia di serraggio: 20 [N·m]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Range di serraggio: 348 - 356 [mm]
• Range di serraggio: 348 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962063721
• Codice Fischer: 504594

FRSM 364-372 M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 496 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 5,0 [mm]
• Altezza: 419 [mm]
• Altezza: 221 [mm]
• Coppia di serraggio: 20 [N·m]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Range di serraggio: 364 - 372 [mm]
• Range di serraggio: 364 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962063738
• Codice Fischer: 504595

FRSM 400-409 M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 533 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 5,0 [mm]
• Altezza: 456 [mm]
• Altezza: 240 [mm]
• Coppia di serraggio: 20 [N·m]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Range di serraggio: 400 - 409 [mm]
• Range di serraggio: 400 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962063745
• Codice Fischer: 504596

FRSM 454-462 M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 586 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 5,0 [mm]
• Altezza: 509 [mm]
• Altezza: 266 [mm]
• Coppia di serraggio: 20 [N·m]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Range di serraggio: 454 - 462 [mm]
• Range di serraggio: 454 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962063752
• Codice Fischer: 504597

FRSM 500-508 M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 632 [mm]
• Larghezza fascia collare: 50 [mm]
• Larghezza x spessore fascia collare: 50 x 5,0 [mm]
• Altezza: 555 [mm]
• Altezza: 290 [mm]
• Coppia di serraggio: 20 [N·m]
• Carico statico racc. max (trazione centrata): 8 [kN]
• Range di serraggio: 500 - 508 [mm]
• Range di serraggio: 500 [mm]
• Spessore fascia collare: 5 [mm]
• Vite di bloccaggio: M16

Riferimenti:

• Codice EAN: 4048962063769
• Codice Fischer: 504598

FRSM 205-214 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 297 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 264 [mm]
• Altezza: 147 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Range di serraggio: 205 - 214 [mm]
• Range di serraggio: 205 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069792
• Codice Fischer: 505453

FRSM 219-225 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 308 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 275 [mm]
• Altezza: 153 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Diametro nominale: 8 Zoll (200)
• Dimensione nominale: 8 [in]
• Range di serraggio: 219 - 225 [mm]
• Range di serraggio: 219 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069808
• Codice Fischer: 505454

FRSM 244-250 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 333 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 300 [mm]
• Altezza: 165 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Range di serraggio: 244 - 250 [mm]
• Range di serraggio: 244 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069815
• Codice Fischer: 505455

FRSM 267-273 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 356 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 323 [mm]
• Altezza: 177 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Diametro nominale: 10 Zoll (250)
• Dimensione nominale: 10 [in]
• Range di serraggio: 267 - 273 [mm]
• Range di serraggio: 267 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069822
• Codice Fischer: 505456

FRSM 297-304 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 387 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 354 [mm]
• Altezza: 192 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Range di serraggio: 297 - 304 [mm]
• Range di serraggio: 297 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069839
• Codice Fischer: 505457

FRSM 320-328 M12/M16 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M12 / M16
• Comportamento al fuoco: DIN 4102: Classe B2
• Larghezza: 411 [mm]
• Larghezza fascia collare: 40 [mm]
• Larghezza x spessore fascia collare: 40 x 4,0 [mm]
• Altezza: 378 [mm]
• Altezza: 204 [mm]
• Coppia di serraggio: 10 [N·m]
• Carico statico racc. max (trazione centrata): 5 [kN]
• Diametro nominale: 12 Zoll (300)
• Dimensione nominale: 12 [in]
• Range di serraggio: 320 - 328 [mm]
• Range di serraggio: 320 [mm]
• Spessore fascia collare: 4 [mm]
• Vite di bloccaggio: M12

Riferimenti:

• Codice EAN: 4048962069846
• Codice Fischer: 505458

FRSM 1/2" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 77 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 56 [mm]
• Altezza: 38 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 1/2 Zoll (15)
• Dimensione nominale: 1/2 [in]
• Range di serraggio: 19 - 23 [mm]
• Range di serraggio: 19 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391879
• Codice Fischer: 554243

FRSM 3/4" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 83 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 62 [mm]
• Altezza: 41 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 3/4 Zoll (20)
• Dimensione nominale: 3/4 [in]
• Range di serraggio: 24 - 29 [mm]
• Range di serraggio: 24 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391886
• Codice Fischer: 554244

FRSM 1" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 91 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 69 [mm]
• Altezza: 45 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 1 Zoll (25)
• Dimensione nominale: 1 [in]
• Range di serraggio: 33 - 36 [mm]
• Range di serraggio: 33 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391893
• Codice Fischer: 554245

FRSM 1 1/4" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 100 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 78 [mm]
• Altezza: 49 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 1 1/4 Zoll (32)
• Dimensione nominale: 1 1/4 [in]
• Range di serraggio: 40 - 45 [mm]
• Range di serraggio: 40 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391909
• Codice Fischer: 554246

FRSM 1 1/2" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 107 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 85 [mm]
• Altezza: 53 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 1 1/2 Zoll (40)
• Dimensione nominale: 1 1/2 [in]
• Range di serraggio: 47 - 52 [mm]
• Range di serraggio: 47 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391916
• Codice Fischer: 554247

FRSM 53-58 M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 113 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 91 [mm]
• Altezza: 56 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Range di serraggio: 53 - 58 [mm]
• Range di serraggio: 53 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391923
• Codice Fischer: 554248

FRSM 2" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 120 [mm]
• Larghezza fascia collare: 25 [mm]
• Larghezza x spessore fascia collare: 25 x 2,5 [mm]
• Altezza: 98 [mm]
• Altezza: 59 [mm]
• Coppia di serraggio: 2 [N·m]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Diametro nominale: 2 Zoll (50)
• Dimensione nominale: 2 [in]
• Range di serraggio: 60 - 65 [mm]
• Range di serraggio: 60 [mm]
• Spessore fascia collare: 2.5 [mm]
• Vite di bloccaggio: M6

Riferimenti:

• Codice EAN: 4048962391930
• Codice Fischer: 554249

FRSM 2 1/2" M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 138 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 115 [mm]
• Altezza: 68 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: 2 1/2 Zoll (65)
• Dimensione nominale: 2 1/2 [in]
• Range di serraggio: 73 - 78 [mm]
• Range di serraggio: 73 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4048962391947
• Codice Fischer: 554250

FRSM 79-85 M10/12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 145 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 122 [mm]
• Altezza: 71 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Range di serraggio: 79 - 85 [mm]
• Range di serraggio: 79 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4048962391954
• Codice Fischer: 554251

FRSM 3" M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 153 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 130 [mm]
• Altezza: 75 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: 3 Zoll (80)
• Dimensione nominale: 3 [in]
• Range di serraggio: 88 - 93 [mm]
• Range di serraggio: 88 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4048962391961
• Codice Fischer: 554252

FRSM 102 M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 166 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 143 [mm]
• Altezza: 82 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Range di serraggio: 100 - 106 [mm]
• Range di serraggio: 100 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4048962391978
• Codice Fischer: 554253

FRSM 4" M10/M12 - Il collare per tubazioni con guarnizione per l'isolamento acustico per carichi medio/pesanti con attacco metrico

• Fissaggio di tubazioni medio-pesanti con barre filettate o vitoni.

• Gli alti carichi testati garantiscono il funzionamento in sicurezza del collare FRSM.
• Il dado di connessione con filettatura combinata M10/M12, M12/M16 o M16 consente scelte di montaggio ottimizzate.
• Dal ⌀124 mm è possibile installare il collare con 2 barre filettate, p.e. per il fissaggio di tubazioni di drenaggio in ghisa a soffitto.
• Le due viti permettono una facile regolazione in funzione del diametro esterno della tubazione.
• La caratteristica di sicurezza delle viti assicura un'installazione senza problemi.

• Filettatura: M10 / M12
• Larghezza: 176 [mm]
• Larghezza fascia collare: 30 [mm]
• Larghezza x spessore fascia collare: 30 x 3,0 [mm]
• Altezza: 153 [mm]
• Altezza: 87 [mm]
• Coppia di serraggio: 3 [N·m]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Diametro nominale: 4 Zoll (100)
• Dimensione nominale: 4 [in]
• Range di serraggio: 108 - 116 [mm]
• Range di serraggio: 108 [mm]
• Spessore fascia collare: 3 [mm]
• Vite di bloccaggio: M8

Riferimenti:

• Codice EAN: 4048962391985
• Codice Fischer: 554254
