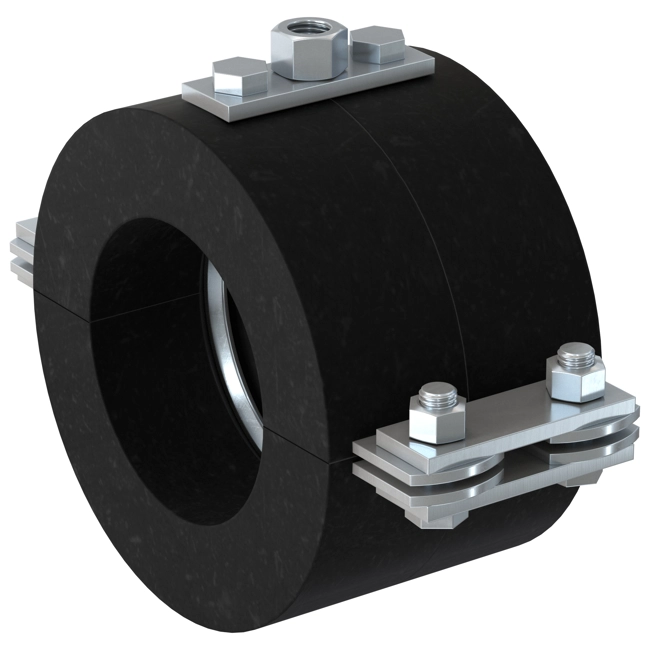

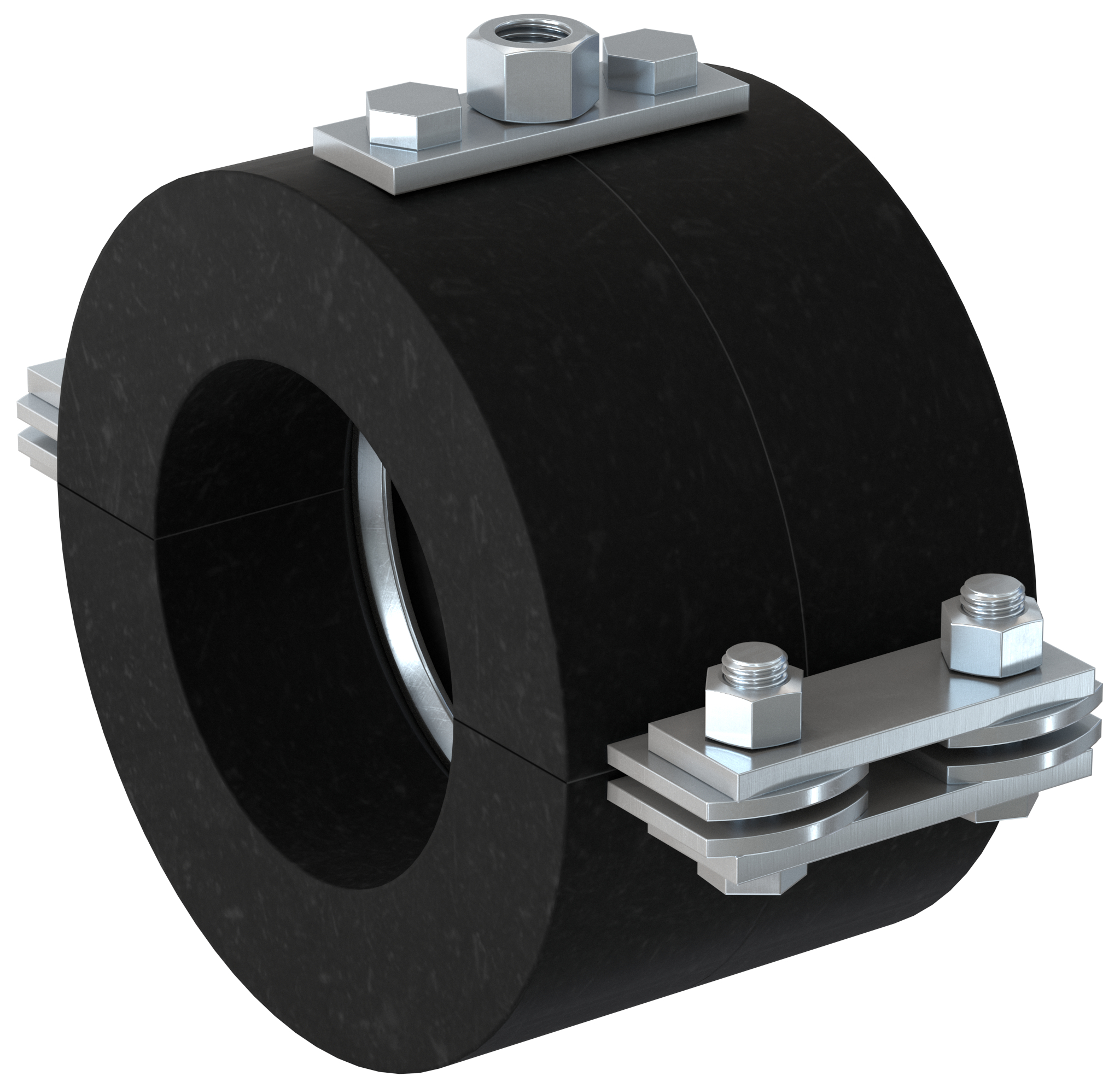

Collare per punto fisso FFRC

FFRC 76.1 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 12 [N·m]
• Coppia di serraggio: 12 [N·m]
• Larghezza: 203 [mm]
• Larghezza B1: 173 [mm]
• Spessore isolamento: 30 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 156 [mm]
• Altezza: 88 [mm]
• Lunghezza del materiale di isolamento: 100 [mm]
• Carico statico racc. max (trazione centrata): 2.5 [kN]
• Carico statico raccomandato max (trazione centr.): 3.6 [kN]
• carico assiale max. consigliato: 2.5 [kN]
• Diametro nominale: DN 65
• Dimensione nominale: 2 1/2 [in]
• Range di serraggio: 76,1 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480610
• Codice Fischer: 567747

FFRC 88.9 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 12 [N·m]
• Coppia di serraggio: 12 [N·m]
• Larghezza: 211 [mm]
• Larghezza B1: 181 [mm]
• Spessore isolamento: 30 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 169 [mm]
• Altezza: 94 [mm]
• Lunghezza del materiale di isolamento: 100 [mm]
• Carico statico racc. max (trazione centrata): 3 [kN]
• Carico statico raccomandato max (trazione centr.): 4.3 [kN]
• carico assiale max. consigliato: 3 [kN]
• Diametro nominale: DN 80
• Dimensione nominale: 3 [in]
• Range di serraggio: 88,9 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480627
• Codice Fischer: 567748

FFRC 108 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 12 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 230 [mm]
• Larghezza B1: 200 [mm]
• Spessore isolamento: 30 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 187 [mm]
• Altezza: 103 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Carico statico raccomandato max (trazione centr.): 6.5 [kN]
• carico assiale max. consigliato: 4 [kN]
• Range di serraggio: 108 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480634
• Codice Fischer: 567749

FFRC 114.3 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 274 [mm]
• Larghezza B1: 238 [mm]
• Spessore isolamento: 40 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 212 [mm]
• Altezza: 116 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 4 [kN]
• Carico statico raccomandato max (trazione centr.): 6.9 [kN]
• carico assiale max. consigliato: 4 [kN]
• Diametro nominale: DN 100
• Dimensione nominale: 4 [in]
• Range di serraggio: 114,3 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480641
• Codice Fischer: 567750

FFRC 133 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 300 [mm]
• Larghezza B1: 264 [mm]
• Spessore isolamento: 40 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 233 [mm]
• Altezza: 126 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 4.5 [kN]
• Carico statico raccomandato max (trazione centr.): 7.7 [kN]
• carico assiale max. consigliato: 4.5 [kN]
• Range di serraggio: 133 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480658
• Codice Fischer: 567751

FFRC 139.7 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 264 [mm]
• Larghezza B1: 300 [mm]
• Spessore isolamento: 40 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 236 [mm]
• Altezza: 128 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 4.5 [kN]
• Carico statico raccomandato max (trazione centr.): 8.1 [kN]
• carico assiale max. consigliato: 4.5 [kN]
• Diametro nominale: DN 125
• Dimensione nominale: 5 [in]
• Range di serraggio: 139,7 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480665
• Codice Fischer: 567752

FFRC 159 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 319 [mm]
• Larghezza B1: 283 [mm]
• Spessore isolamento: 40 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 258 [mm]
• Altezza: 139 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Carico statico raccomandato max (trazione centr.): 9.2 [kN]
• carico assiale max. consigliato: 6 [kN]
• Range di serraggio: 159 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480672
• Codice Fischer: 567753

FFRC 168.3 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 20 [N·m]
• Coppia di serraggio: 20 [N·m]
• Larghezza: 328 [mm]
• Larghezza B1: 292 [mm]
• Spessore isolamento: 40 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 272 [mm]
• Altezza: 146 [mm]
• Lunghezza del materiale di isolamento: 120 [mm]
• Carico statico racc. max (trazione centrata): 6 [kN]
• Carico statico raccomandato max (trazione centr.): 9.7 [kN]
• carico assiale max. consigliato: 6 [kN]
• Diametro nominale: DN 150
• Dimensione nominale: 6 [in]
• Range di serraggio: 168,3 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480689
• Codice Fischer: 567754

FFRC 193.7 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Coppia di serraggio: 45 [N·m]
• Larghezza: 439 [mm]
• Larghezza B1: 399 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 340 [mm]
• Altezza: 170 [mm]
• Lunghezza del materiale di isolamento: 200 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 9 [kN]
• Carico statico raccomandato max (trazione centr.): 23 [kN]
• carico assiale max. consigliato: 9 [kN]
• Range di serraggio: 193,7 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480696
• Codice Fischer: 567755

FFRC 219.1 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 439 [mm]
• Larghezza B1: 399 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 340 [mm]
• Altezza: 170 [mm]
• Lunghezza del materiale di isolamento: 200 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 9 [kN]
• Carico statico raccomandato max (trazione centr.): 23 [kN]
• carico assiale max. consigliato: 9 [kN]
• Diametro nominale: DN 200
• Dimensione nominale: 8 [in]
• Range di serraggio: 219,1 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480702
• Codice Fischer: 567756

FFRC 273 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 493 [mm]
• Larghezza B1: 453 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 393 [mm]
• Altezza: 197 [mm]
• Lunghezza del materiale di isolamento: 200 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 12 [kN]
• Carico statico raccomandato max (trazione centr.): 28 [kN]
• carico assiale max. consigliato: 12 [kN]
• Diametro nominale: DN 250
• Dimensione nominale: 10 [in]
• Range di serraggio: 273 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480719
• Codice Fischer: 567757

FFRC 323.9 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 544 [mm]
• Larghezza B1: 504 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 448 [mm]
• Altezza: 224 [mm]
• Lunghezza del materiale di isolamento: 200 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 15 [kN]
• Carico statico raccomandato max (trazione centr.): 32.8 [kN]
• carico assiale max. consigliato: 15 [kN]
• Diametro nominale: DN 300
• Dimensione nominale: 12 [in]
• Range di serraggio: 323,9 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480726
• Codice Fischer: 567758

FFRC 355.6 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 576 [mm]
• Larghezza B1: 536 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 477 [mm]
• Altezza: 239 [mm]
• Lunghezza del materiale di isolamento: 200 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 17 [kN]
• Carico statico raccomandato max (trazione centr.): 36 [kN]
• carico assiale max. consigliato: 17 [kN]
• Diametro nominale: DN 350
• Dimensione nominale: 14 [in]
• Range di serraggio: 355,6 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480733
• Codice Fischer: 567759

FFRC 368 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 588 [mm]
• Larghezza B1: 548 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 492 [mm]
• Altezza: 246 [mm]
• Lunghezza del materiale di isolamento: 240 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 17 [kN]
• Carico statico raccomandato max (trazione centr.): 46.3 [kN]
• carico assiale max. consigliato: 17 [kN]
• Range di serraggio: 368 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480740
• Codice Fischer: 567760

FFRC 406.4 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 646 [mm]
• Larghezza B1: 596 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 530 [mm]
• Altezza: 265 [mm]
• Lunghezza del materiale di isolamento: 240 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 19 [kN]
• Carico statico raccomandato max (trazione centr.): 50.4 [kN]
• carico assiale max. consigliato: 19 [kN]
• Diametro nominale: DN 400
• Dimensione nominale: 16 [in]
• Range di serraggio: 406,4 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480757
• Codice Fischer: 567761

FFRC 457 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 697 [mm]
• Larghezza B1: 647 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 578 [mm]
• Altezza: 289 [mm]
• Lunghezza del materiale di isolamento: 240 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 19 [kN]
• Carico statico raccomandato max (trazione centr.): 57.1 [kN]
• carico assiale max. consigliato: 19 [kN]
• Diametro nominale: DN 450
• Dimensione nominale: 18 [in]
• Range di serraggio: 457 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480764
• Codice Fischer: 567762

FFRC 508 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 748 [mm]
• Larghezza B1: 698 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 635 [mm]
• Altezza: 318 [mm]
• Lunghezza del materiale di isolamento: 240 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 20 [kN]
• Carico statico raccomandato max (trazione centr.): 62.4 [kN]
• carico assiale max. consigliato: 20 [kN]
• Diametro nominale: DN 500
• Dimensione nominale: 20 [in]
• Range di serraggio: 508 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480771
• Codice Fischer: 567763

FFRC 609 - Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione

• Tubazioni per il raffrescamento
• Tubazioni di refrigerazione
• Linee di distribuzione a flusso freddo

• Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
• Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
• Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
• Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.
• Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.

• Filettatura: M16
• Coppia di serraggio: 45 [N·m]
• Larghezza: 848 [mm]
• Larghezza B1: 798 [mm]
• Spessore isolamento: 60 [mm]
• Resistenza alla compressione: 3.96
• Omologato FM: No
• Altezza: 731 [mm]
• Altezza: 366 [mm]
• Lunghezza del materiale di isolamento: 280 [mm]
• Foro-ø: 17 [mm]
• Carico statico racc. max (trazione centrata): 25 [kN]
• Carico statico raccomandato max (trazione centr.): 89.2 [kN]
• carico assiale max. consigliato: 25 [kN]
• Dimensione nominale: 24 [in]
• Range di serraggio: 609 [mm]
• Omologato UL: No

Riferimenti:

• Codice EAN: 4048962480788
• Codice Fischer: 567764
