Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 480 [mm]
Altezza: 248 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 450 [mm]
Range di serraggio: 450 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10

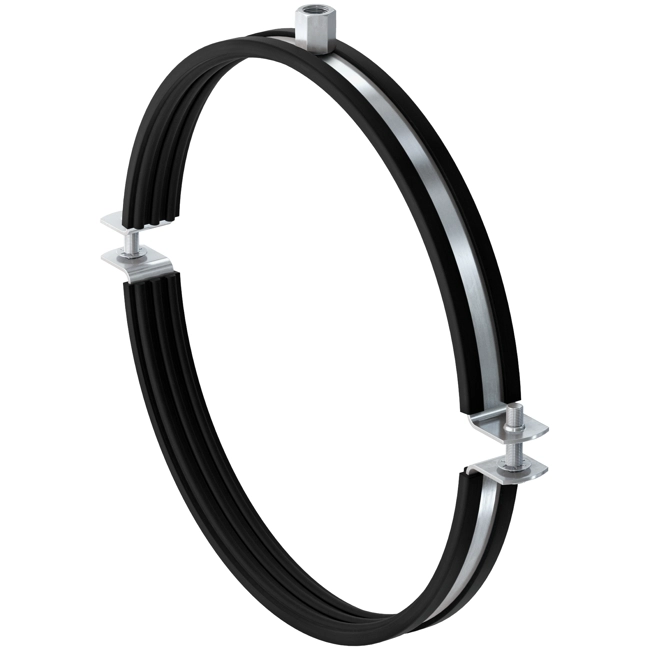

LGS 450 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 530 [mm]
Altezza: 273 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 500 [mm]
Range di serraggio: 500 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10
LGS 500 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 590 [mm]
Altezza: 303 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 560 [mm]
Range di serraggio: 560 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10
LGS 560 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 630 [mm]
Altezza: 323 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 600 [mm]
Range di serraggio: 600 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10
LGS 600 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 3,0 [mm]
Altezza: 831 [mm]
Altezza: 424 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 800 [mm]
Range di serraggio: 800 [mm]
Spessore fascia collare: 3 [mm]
Vite di bloccaggio: M10
LGS 800 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 3,0 [mm]
Altezza: 931 [mm]
Altezza: 474 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 900 [mm]
Range di serraggio: 900 [mm]
Spessore fascia collare: 3 [mm]
Vite di bloccaggio: M10
LGS 900 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 3,0 [mm]
Altezza: 1.031 [mm]
Altezza: 527 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 1000 [mm]
Range di serraggio: 1 [mm]
Spessore fascia collare: 3 [mm]
Vite di bloccaggio: M10
LGS 1000 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 3,0 [mm]
Altezza: 1.151 [mm]
Altezza: 584 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 1120 [mm]
Range di serraggio: 1.12 [mm]
Spessore fascia collare: 3 [mm]
Vite di bloccaggio: M10
LGS 1120 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 3,0 [mm]
Altezza: 1.281 [mm]
Altezza: 649 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 1250 [mm]
Range di serraggio: 1.25 [mm]
Spessore fascia collare: 3 [mm]
Vite di bloccaggio: M10
LGS 1250 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 108 [mm]
Altezza: 62 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 80 [mm]
Range di serraggio: 80 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 80 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 118 [mm]
Altezza: 67 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 90 [mm]
Range di serraggio: 90 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 90 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 128 [mm]
Altezza: 72 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 100 [mm]
Range di serraggio: 100 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 100 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 140 [mm]
Altezza: 78 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 112 [mm]
Range di serraggio: 112 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 112 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 153 [mm]
Altezza: 85 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 125 [mm]
Range di serraggio: 125 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 125 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 168 [mm]
Altezza: 92 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 140 [mm]
Range di serraggio: 140 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 140 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 178 [mm]
Altezza: 97 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 150 [mm]
Range di serraggio: 150 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 150 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 188 [mm]
Altezza: 102 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 160 [mm]
Range di serraggio: 160 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 160 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 208 [mm]
Altezza: 112 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 180 [mm]
Range di serraggio: 180 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 180 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 228 [mm]
Altezza: 122 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 200 [mm]
Range di serraggio: 200 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 200 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 252 [mm]
Altezza: 134 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 224 [mm]
Range di serraggio: 224 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 224 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 278 [mm]
Altezza: 147 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 250 [mm]
Range di serraggio: 250 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 250 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 308 [mm]
Altezza: 162 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 280 [mm]
Range di serraggio: 280 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 280 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 328 [mm]
Altezza: 172 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 300 [mm]
Range di serraggio: 300 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 300 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 343 [mm]
Altezza: 180 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 315 [mm]
Range di serraggio: 315 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 315 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 383 [mm]
Altezza: 200 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 355 [mm]
Range di serraggio: 355 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 355 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Larghezza x spessore fascia collare: 25 x 1,5 [mm]
Altezza: 428 [mm]
Altezza: 222 [mm]
Coppia di serraggio: 2 [N·m]
Carico statico raccomandato max (trazione centr.): 0.6 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 400 [mm]
Range di serraggio: 400 [mm]
Spessore fascia collare: 1.5 [mm]
Vite di bloccaggio: M6
LGS 400 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
98,95 € (IVA inclusa) per 1 conf. da 10 pz. Prezzo cad: 9,90 €
Collare LGS 630 per canali d'aria circolari (1 Pz.) Collare per canali d'aria circolari LGS
FH542960 4048962301342 Cod. Fischer: 542960
Dettagli tecnici:
Filettatura: M8 / M10
Larghezza: 691 [mm]
Larghezza fascia collare: 25 [mm]
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 660 [mm]
Altezza: 338 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 630 [mm]
Range di serraggio: 630 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10
LGS 630 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Dettagli tecnici:
Filettatura: M8 / M10
Larghezza: 691 [mm]
Larghezza fascia collare: 25 [mm]
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 660 [mm]
Altezza: 338 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
24,37 € (IVA inclusa) per 1 conf. da 1 pz. Prezzo cad: 24,37 €
Collare LGS 710 per canali d'aria circolari (1 Pz.) Collare per canali d'aria circolari LGS
FH542962 4048962301366 Cod. Fischer: 542962
Dettagli tecnici:
Filettatura: M8 / M10
Larghezza: 771 [mm]
Larghezza fascia collare: 25 [mm]
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 740 [mm]
Altezza: 378 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
Chiave di serraggio: 13 [mm]
Range di serraggio: 710 [mm]
Range di serraggio: 710 [mm]
Spessore fascia collare: 2.5 [mm]
Vite di bloccaggio: M10
LGS 710 - Collare per canali d'aria circolari LGS
Materiali di supporto:
Tubazioni di diametro oltre i Ø 450 mm possono essere fissati con due barre filettate vicine.
La guarnizione insonorizzante è tenuta incollata per i collari con diametro superiore a Ø 450 mm.
Vantaggi:
Il grande angolo di apertura dell'LGS consente una installazione semplice e veloce.
Le due viti dell'LGS consentono la regolazione durante l'inserimento del tubo.
Le viti laterali di chiusura sono fissate in modo da non poter essere perse durante l'installazione.
La guarnizione isofonica calza sul collare e rimane solida ad esso anche durante le fasi di installazione e messa in esercizio.
L'LGS è forato in entrambi i lati del collare a partire dal diametro Ø450mm. Ciò consente il collegamento con due viti e dadi o con due barre filettate e dadi. In questo modo il carico raccomandato del collare può essere raddoppiato.
Dettagli tecnici:
Filettatura: M8 / M10
Larghezza: 771 [mm]
Larghezza fascia collare: 25 [mm]
Larghezza x spessore fascia collare: 25 x 2,5 [mm]
Altezza: 740 [mm]
Altezza: 378 [mm]
Coppia di serraggio: 5 [N·m]
Carico statico raccomandato max (trazione centr.): 0.8 [kN]
Inserto isolante acustico: Materiale: SBR/EPDM, senza cloro, senza silicone
STAMPA IN PDF
