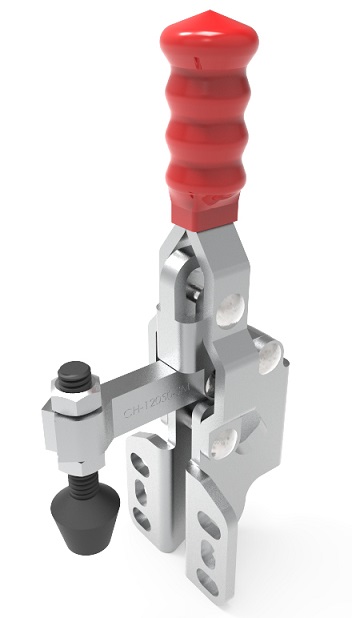

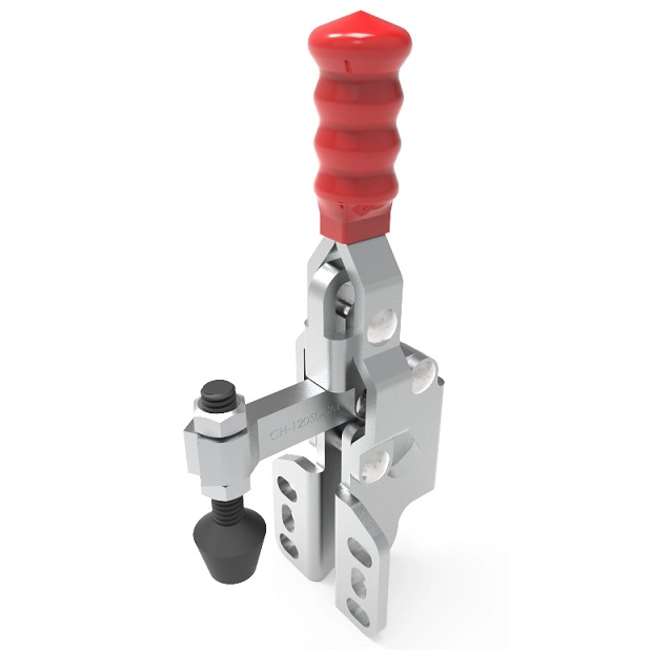

Bloccaggio verticale - base piatta per montaggio frontale - braccio fisso - portata 90 Kg. - Articolo Clamptek CH-12050-SM.
Sfruttando le caratteristiche geometriche e i vantaggi meccanici, Il meccanismo a leva, amplifica la bassa forza imputata dall’operatore in un’elevata capacità di serraggio.
Per realizzare questo, è necessario posizionare il bloccaggio al di sopra del proprio asse principale. Viene così garantita un’ottima tenuta e impedita l’apertura durante il lavoro.
Queste caratteristiche rendono i bloccaggi a leva adatti a numerose applicazioni specialmente in operazioni ripetitive.
L'intera gamma presenta un design della struttura e un'impugnatura ergonomica, che permettono un'elevata funzionalità.
Portata |
90 Kg. |
Apertura braccio |
100° |
Apertura impugnatura |
60° |
Impugnatura |
In poliuretano, resistente ai grassi, agli oli e ad altri agenti chimici |

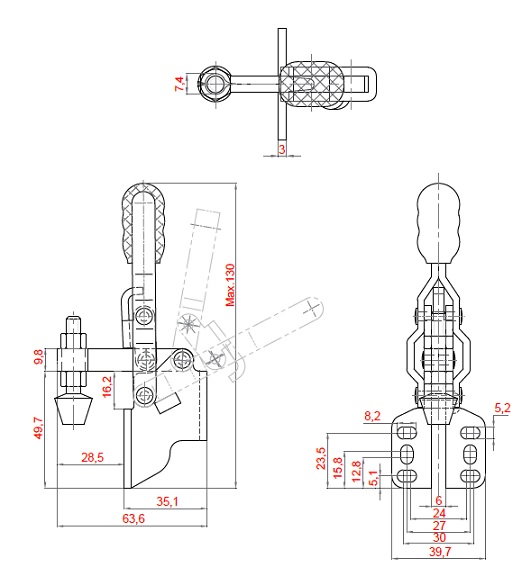

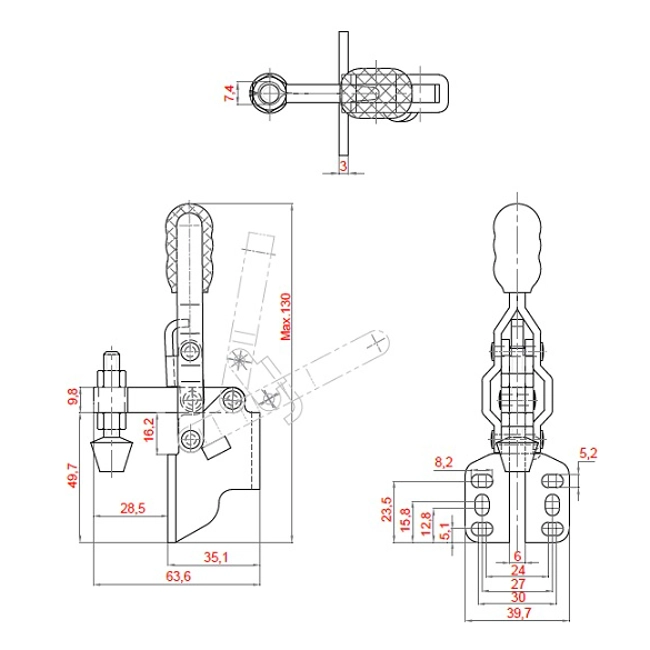

Altezza braccio dalla base |
49,7 mm. |
Lunghezza braccio |
28,5 mm. |
Perno fornito |
CH-FC-14134 |
Rondelle flangiate fornite |
CH-FW-141 |
Peso |
186 gr. |
