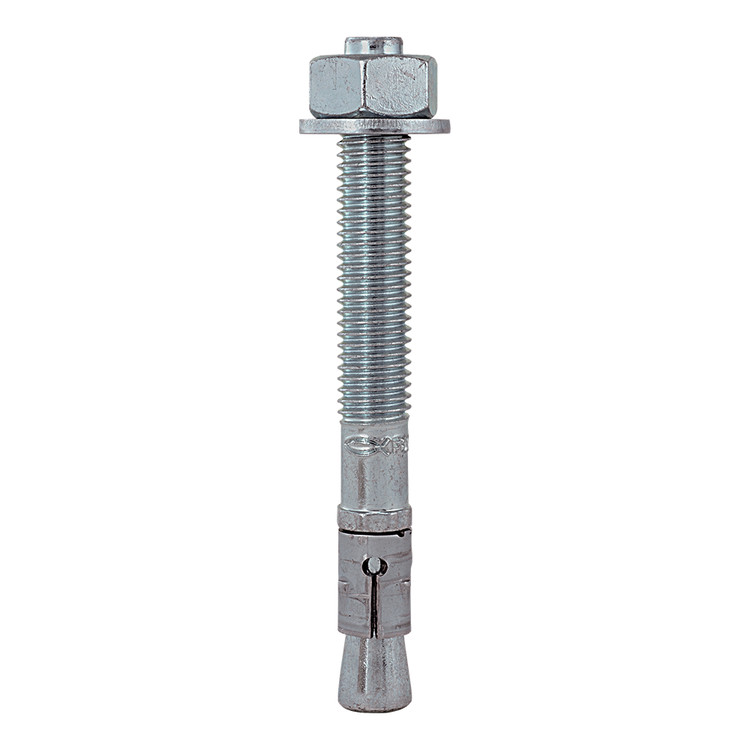

Name: Ancorante con fascetta espandente FBN II inox A4
SKU: FISCHER_FBN_II_A4
Price: 101.6 EUR
Availability: InStock

VARIANTI ARTICOLO

	Codice / EAN	Dettagli	allegati	Prezzo
tasselli acciaio fbn ii 6/10 a4 (100 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH505532 4048962070279	Dettagli tecnici: Lunghezza dell'ancorante: 55 [mm] Diametro foro: 6 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 6 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M6 x 17 [mm] Filettatura: M6 Coppia di serraggio: 7.5 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / - [mm] Profondità foro min: 50 [mm] Profondità foro min per installazione passante: 50 [mm] Chiave di serraggio: 10 [mm] Rondella (diametro esterno x spessore): 12 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 30 / - [mm] Profondità di ancoraggio: 30 [mm] FBN II 6/10 (6x55) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 55 [mm] Diametro foro: 6 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 6 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M6 x 17 [mm] Filettatura: M6 Coppia di serraggio: 7.5 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / - [mm] Profondità foro min: 50 [mm] Profondità foro min per installazione passante: 50 [mm] Chiave di serraggio: 10 [mm] Rondella (diametro esterno x spessore): 12 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 30 / - [mm] Profondità di ancoraggio: 30 [mm] Riferimenti: Codice EAN: 4048962070279 Codice Fischer: 505532	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	226,00 € (IVA inclusa)
tasselli acciaio fbn ii 6/30 a4 (100 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH505535 4048962070309	Dettagli tecnici: Lunghezza dell'ancorante: 75 [mm] Diametro foro: 6 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 6 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M6 x 35 [mm] Filettatura: M6 Coppia di serraggio: 7.5 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / - [mm] Profondità foro min: 70 [mm] Profondità foro min per installazione passante: 70 [mm] Chiave di serraggio: 10 [mm] Rondella (diametro esterno x spessore): 12 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 30 / - [mm] Profondità di ancoraggio: 30 [mm] FBN II 6/30 (6x75) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 75 [mm] Diametro foro: 6 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 6 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M6 x 35 [mm] Filettatura: M6 Coppia di serraggio: 7.5 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / - [mm] Profondità foro min: 70 [mm] Profondità foro min per installazione passante: 70 [mm] Chiave di serraggio: 10 [mm] Rondella (diametro esterno x spessore): 12 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 30 / - [mm] Profondità di ancoraggio: 30 [mm] Riferimenti: Codice EAN: 4048962070309 Codice Fischer: 505535	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	240,00 € (IVA inclusa)
tasselli acciaio fbn ii 8/10 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507555 4048962087383	Dettagli tecnici: Lunghezza dell'ancorante: 70 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M8 x 39 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 66 [mm] Profondità foro min per installazione passante: 66 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/10 (8x70) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 70 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M8 x 39 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 66 [mm] Profondità foro min per installazione passante: 66 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087383 Codice Fischer: 507555	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	136,50 € (IVA inclusa)
tasselli acciaio fbn ii 8/30 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507556 4048962087390	Dettagli tecnici: Lunghezza dell'ancorante: 90 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M8 x 59 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 86 [mm] Profondità foro min per installazione passante: 86 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/30 (8x90) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 90 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M8 x 59 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 86 [mm] Profondità foro min per installazione passante: 86 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087390 Codice Fischer: 507556	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	152,00 € (IVA inclusa)
tasselli acciaio fbn ii 8/50 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507557 4048962087406	Dettagli tecnici: Lunghezza dell'ancorante: 110 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M8 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 106 [mm] Profondità foro min per installazione passante: 106 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/50 (8x110) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 110 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M8 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M8 Coppia di serraggio: 10 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 106 [mm] Profondità foro min per installazione passante: 106 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087406 Codice Fischer: 507557	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	174,50 € (IVA inclusa)
tasselli acciaio fbn ii 10/10 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507558 4048962087413	Dettagli tecnici: Lunghezza dell'ancorante: 85 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M10 x 46 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 78 [mm] Profondità foro min per installazione passante: 78 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/10 (10x85) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 85 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M10 x 46 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 78 [mm] Profondità foro min per installazione passante: 78 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087413 Codice Fischer: 507558	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	206,00 € (IVA inclusa)
tasselli acciaio fbn ii 10/20 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507559 4048962087420	Dettagli tecnici: Lunghezza dell'ancorante: 95 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 20 [mm] Filettatura: M10 x 56 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: D Spessore fissabile max: 20 [mm] Lunghezza utile hef,stand/hef,red max: 2030 [mm] Profondità foro min: 88 [mm] Profondità foro min per installazione passante: 88 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/20 (10x95) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 95 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 20 [mm] Filettatura: M10 x 56 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: D Spessore fissabile max: 20 [mm] Lunghezza utile hef,stand/hef,red max: 2030 [mm] Profondità foro min: 88 [mm] Profondità foro min per installazione passante: 88 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087420 Codice Fischer: 507559	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	208,00 € (IVA inclusa)
tasselli acciaio fbn ii 10/30 a4 (50 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507560 4048962087437	Dettagli tecnici: Lunghezza dell'ancorante: 105 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M10 x 66 [mm] Lunghezza filettatura: 66 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 98 [mm] Profondità foro min per installazione passante: 98 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/30 (10x105) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 105 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M10 x 66 [mm] Lunghezza filettatura: 66 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 98 [mm] Profondità foro min per installazione passante: 98 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087437 Codice Fischer: 507560	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	220,50 € (IVA inclusa)
tasselli acciaio fbn ii 10/50 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507561 4048962087444	Dettagli tecnici: Lunghezza dell'ancorante: 125 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M10 x 86 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 118 [mm] Profondità foro min per installazione passante: 118 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/50 (10x125) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 125 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M10 x 86 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 118 [mm] Profondità foro min per installazione passante: 118 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087444 Codice Fischer: 507561	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	101,60 € (IVA inclusa)
tasselli acciaio fbn ii 10/100 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507562 4048962087451	Dettagli tecnici: Lunghezza dell'ancorante: 175 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 100 [mm] Filettatura: M10 x 136 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 110 [mm] Profondità foro min: 168 [mm] Profondità foro min per installazione passante: 168 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/100 (10x175) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 175 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: acciaio inossidabile Lunghezza utile: 100 [mm] Filettatura: M10 x 136 [mm] Filettatura: M10 Coppia di serraggio: 20 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 110 [mm] Profondità foro min: 168 [mm] Profondità foro min per installazione passante: 168 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087451 Codice Fischer: 507562	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	144,80 € (IVA inclusa)
tasselli acciaio fbn ii 12/10 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507563 4048962087468	Dettagli tecnici: Lunghezza dell'ancorante: 104 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M12 x 59 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 95 [mm] Profondità foro min per installazione passante: 95 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 50 [mm] FBN II 12/10 (12x104) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 104 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M12 x 59 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 95 [mm] Profondità foro min per installazione passante: 95 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087468 Codice Fischer: 507563	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	117,60 € (IVA inclusa)
tasselli acciaio fbn ii 12/20 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507564 4048962087475	Dettagli tecnici: Lunghezza dell'ancorante: 114 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 20 [mm] Filettatura: M12 x 69 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: D Lunghezza utile max: 20 [mm] Spessore fissabile max: 20 [mm] Lunghezza utile hef,stand/hef,red max: 20 / 35 [mm] Profondità foro min: 105 [mm] Profondità foro min per installazione passante: 105 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/20 (12x114) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 114 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 20 [mm] Filettatura: M12 x 69 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: D Lunghezza utile max: 20 [mm] Spessore fissabile max: 20 [mm] Lunghezza utile hef,stand/hef,red max: 20 / 35 [mm] Profondità foro min: 105 [mm] Profondità foro min per installazione passante: 105 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087475 Codice Fischer: 507564	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	120,60 € (IVA inclusa)
tasselli acciaio fbn ii 12/30 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507565 4048962087482	Dettagli tecnici: Lunghezza dell'ancorante: 124 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M12 x 79 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 45 [mm] Profondità foro min: 115 [mm] Profondità foro min per installazione passante: 115 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/30 (12x124) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 124 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M12 x 79 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 45 [mm] Profondità foro min: 115 [mm] Profondità foro min per installazione passante: 115 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087482 Codice Fischer: 507565	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	135,80 € (IVA inclusa)
tasselli acciaio fbn ii 12/50 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507566 4048962087499	Dettagli tecnici: Lunghezza dell'ancorante: 144 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M12 x 99 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: S Lunghezza utile max: 50 [mm] Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 135 [mm] Profondità foro min per installazione passante: 135 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/50 (12x144) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 144 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M12 x 99 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: S Lunghezza utile max: 50 [mm] Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 135 [mm] Profondità foro min per installazione passante: 135 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087499 Codice Fischer: 507566	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	152,60 € (IVA inclusa)
tasselli acciaio fbn ii 12/100 a4 (20 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507567 4048962087505	Dettagli tecnici: Lunghezza dell'ancorante: 194 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 100 [mm] Filettatura: M12 x 149 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 185 [mm] Profondità foro min per installazione passante: 185 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/100 (12x194) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 194 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: acciaio inossidabile Lunghezza utile: 100 [mm] Filettatura: M12 x 149 [mm] Filettatura: M12 Coppia di serraggio: 35 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 185 [mm] Profondità foro min per installazione passante: 185 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087505 Codice Fischer: 507567	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	205,00 € (IVA inclusa)
tasselli acciaio fbn ii 16/10 a4 (10 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507568 4048962087529	Dettagli tecnici: Lunghezza dell'ancorante: 128 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M16 x 74 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 114 [mm] Profondità foro min per installazione passante: 114 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/10 (16x128) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 128 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 10 [mm] Filettatura: M16 x 74 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 114 [mm] Profondità foro min per installazione passante: 114 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087529 Codice Fischer: 507568	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	112,00 € (IVA inclusa)
tasselli acciaio fbn ii 16/25 a4 (10 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507569 4048962087567	Dettagli tecnici: Lunghezza dell'ancorante: 143 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 25 [mm] Filettatura: M16 x 89 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: E Spessore fissabile max: 25 [mm] Lunghezza utile hef,stand/hef,red max: 25 / 40 [mm] Profondità foro min: 129 [mm] Profondità foro min per installazione passante: 129 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/25 (16x143) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 143 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 25 [mm] Filettatura: M16 x 89 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: E Spessore fissabile max: 25 [mm] Lunghezza utile hef,stand/hef,red max: 25 / 40 [mm] Profondità foro min: 129 [mm] Profondità foro min per installazione passante: 129 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087567 Codice Fischer: 507569	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	116,70 € (IVA inclusa)
tasselli acciaio fbn ii 16/50 a4 (10 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507570 4048962087574	Dettagli tecnici: Lunghezza dell'ancorante: 168 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M16 x 105 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 154 [mm] Profondità foro min per installazione passante: 154 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/50 (16x168) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 168 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: acciaio inossidabile Lunghezza utile: 50 [mm] Filettatura: M16 x 105 [mm] Filettatura: M16 Coppia di serraggio: 80 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 154 [mm] Profondità foro min per installazione passante: 154 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087574 Codice Fischer: 507570	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	139,90 € (IVA inclusa)
tasselli acciaio fbn ii 20/30 a4 (10 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507571 4048962087581	Dettagli tecnici: Lunghezza dell'ancorante: 187 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 150 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 55 [mm] Profondità foro min: 165 [mm] Profondità foro min per installazione passante: 165 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] FBN II 20/30 (20x187) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 187 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: acciaio inossidabile Lunghezza utile: 30 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 150 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 55 [mm] Profondità foro min: 165 [mm] Profondità foro min per installazione passante: 165 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] Riferimenti: Codice EAN: 4048962087581 Codice Fischer: 507571	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	258,50 € (IVA inclusa)
tasselli acciaio fbn ii 20/60 a4 (10 pz.) Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III.	FH507572 4048962087598	Dettagli tecnici: Lunghezza dell'ancorante: 217 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: acciaio inossidabile Lunghezza utile: 60 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 150 [N·m] Marchio sulla testa: L Lunghezza utile max: 60 [mm] Spessore fissabile max: 60 [mm] Lunghezza utile hef,stand/hef,red max: 60 / 85 [mm] Profondità foro min: 195 [mm] Profondità foro min per installazione passante: 195 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] FBN II 20/60 (20x217) R - Tassello passante a battere ad alte prestazioni per carichi statici su calcestruzzo non fessurato. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Versione in acciaio inossidabile R (ex nomenclatura “A4”) con classe di resistenza alla corrosione CRC III (in accordo alla EN 1993-1-4). Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 07/0211). Gli elevati carichi a trazione e a taglio permettono di ridurre i punti di fissaggio e la dimensione delle piastre di ancoraggio. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato, inox o in allumino. Specificamente studiato per applicazioni in ambienti all’esterno, umidi o inquinati (eccetto ambienti industriali con elevatissimo inquinamento da anidride solforosa o ambienti marini con elevatissima salinità ed effetto di cloruri). A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 217 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: acciaio inossidabile Lunghezza utile: 60 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 150 [N·m] Marchio sulla testa: L Lunghezza utile max: 60 [mm] Spessore fissabile max: 60 [mm] Lunghezza utile hef,stand/hef,red max: 60 / 85 [mm] Profondità foro min: 195 [mm] Profondità foro min per installazione passante: 195 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] Riferimenti: Codice EAN: 4048962087598 Codice Fischer: 507572	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	297,90 € (IVA inclusa)

Sei un'azienda o un libero professionista?

Cod. FISCHER_FBN_II_A4

Ancorante con fascetta espandente FBN II inox A4
