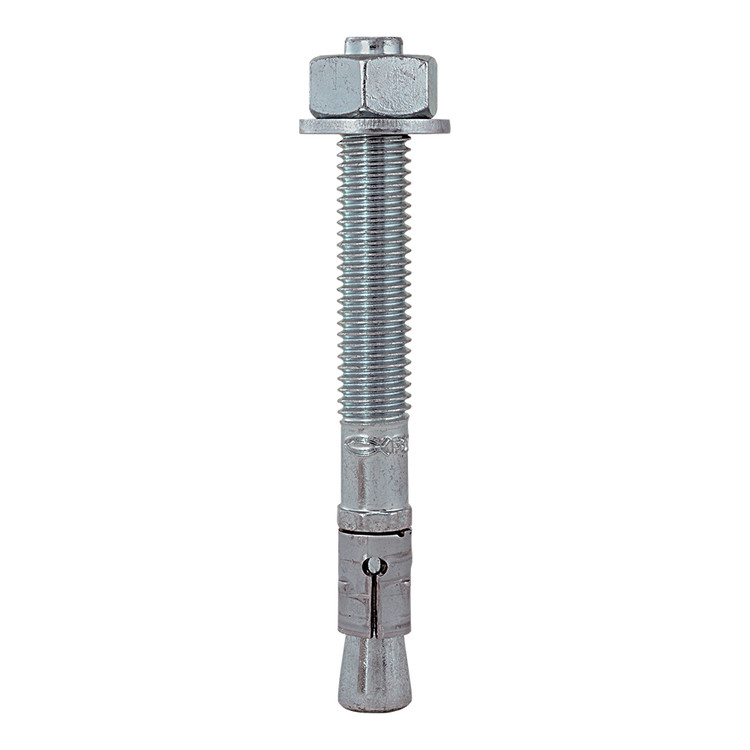

Name: Ancorante con fascetta espandente FBN II FVZ
SKU: FISCHER_FBN_II_FVZ
Price: 47.2 EUR
Availability: InStock

VARIANTI ARTICOLO

	Codice / EAN	Dettagli	allegati	Prezzo
tasselli acciaio fbn ii 16/50 fvz (10 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507553 4048962087369	Dettagli tecnici: Lunghezza dell'ancorante: 170 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M16 x 105 [mm] Lunghezza filettatura: 105 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 154 [mm] Profondità foro min per installazione passante: 154 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/50 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 170 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M16 x 105 [mm] Lunghezza filettatura: 105 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 154 [mm] Profondità foro min per installazione passante: 154 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087369 Codice Fischer: 507553	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	81,00 € (IVA inclusa)
tasselli acciaio fbn ii 16/100 fvz (10 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507554 4048962087376	Dettagli tecnici: Lunghezza dell'ancorante: 220 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 100 [mm] Filettatura: M16 x 164 [mm] Lunghezza filettatura: 164 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: P Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 204 [mm] Profondità foro min per installazione passante: 204 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/100 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 220 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 100 [mm] Filettatura: M16 x 164 [mm] Lunghezza filettatura: 164 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: P Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 204 [mm] Profondità foro min per installazione passante: 204 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087376 Codice Fischer: 507554	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	118,60 € (IVA inclusa)
tasselli acciaio fbn ii 8/10 fvz (50 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507575 4048962087628	Dettagli tecnici: Lunghezza dell'ancorante: 71 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M8 x 39 [mm] Lunghezza filettatura: 39 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 66 [mm] Profondità foro min per installazione passante: 66 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/10 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 71 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M8 x 39 [mm] Lunghezza filettatura: 39 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: B Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 66 [mm] Profondità foro min per installazione passante: 66 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087628 Codice Fischer: 507575	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	70,00 € (IVA inclusa)
tasselli acciaio fbn ii 8/30 fvz (50 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507576 4048962087635	Dettagli tecnici: Lunghezza dell'ancorante: 91 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M8 x 59 [mm] Lunghezza filettatura: 59 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 86 [mm] Profondità foro min per installazione passante: 86 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/30 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 91 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M8 x 59 [mm] Lunghezza filettatura: 59 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 86 [mm] Profondità foro min per installazione passante: 86 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087635 Codice Fischer: 507576	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	86,50 € (IVA inclusa)
tasselli acciaio fbn ii 8/50 fvz (50 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507577 4048962087642	Dettagli tecnici: Lunghezza dell'ancorante: 111 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M8 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 106 [mm] Profondità foro min per installazione passante: 106 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/50 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 111 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M8 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 106 [mm] Profondità foro min per installazione passante: 106 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087642 Codice Fischer: 507577	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	92,00 € (IVA inclusa)
tasselli acciaio fbn ii 10/10 fvz (50 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507579 4048962087666	Dettagli tecnici: Lunghezza dell'ancorante: 86 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M10 x 46 [mm] Lunghezza filettatura: 46 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 78 [mm] Profondità foro min per installazione passante: 78 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/10 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 86 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M10 x 46 [mm] Lunghezza filettatura: 46 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 20 [mm] Profondità foro min: 78 [mm] Profondità foro min per installazione passante: 78 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087666 Codice Fischer: 507579	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	106,50 € (IVA inclusa)
tasselli acciaio fbn ii 10/30 fvz (50 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507580 4048962087673	Dettagli tecnici: Lunghezza dell'ancorante: 106 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M10 x 66 [mm] Lunghezza filettatura: 66 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 98 [mm] Profondità foro min per installazione passante: 98 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/30 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 106 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M10 x 66 [mm] Lunghezza filettatura: 66 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: F Lunghezza utile max: 30 [mm] Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 40 [mm] Profondità foro min: 98 [mm] Profondità foro min per installazione passante: 98 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087673 Codice Fischer: 507580	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	124,00 € (IVA inclusa)
tasselli acciaio fbn ii 10/50 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507582 4048962087680	Dettagli tecnici: Lunghezza dell'ancorante: 126 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M10 x 86 [mm] Lunghezza filettatura: 86 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 118 [mm] Profondità foro min per installazione passante: 118 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/50 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 126 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M10 x 86 [mm] Lunghezza filettatura: 86 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 60 [mm] Profondità foro min: 118 [mm] Profondità foro min per installazione passante: 118 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087680 Codice Fischer: 507582	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	55,60 € (IVA inclusa)
tasselli acciaio fbn ii 10/100 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507583 4048962087697	Dettagli tecnici: Lunghezza dell'ancorante: 176 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M10 x 136 [mm] Lunghezza filettatura: 136 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: P Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 110 [mm] Profondità foro min: 168 [mm] Profondità foro min per installazione passante: 168 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] FBN II 10/100 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 176 [mm] Diametro foro: 10 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 10 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M10 x 136 [mm] Lunghezza filettatura: 136 [mm] Filettatura: M10 Coppia di serraggio: 30 [N·m] Marchio sulla testa: P Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 110 [mm] Profondità foro min: 168 [mm] Profondità foro min per installazione passante: 168 [mm] Chiave di serraggio: 17 [mm] Rondella (diametro esterno x spessore): 20 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 50 / 40 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087697 Codice Fischer: 507583	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	88,00 € (IVA inclusa)
tasselli acciaio fbn ii 12/10 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507589 4048962087710	Dettagli tecnici: Lunghezza dell'ancorante: 106 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M12 x 59 [mm] Lunghezza filettatura: 59 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 95 [mm] Profondità foro min per installazione passante: 95 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 50 [mm] FBN II 12/10 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 106 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 10 [mm] Filettatura: M12 x 59 [mm] Lunghezza filettatura: 59 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: B Lunghezza utile max: 10 [mm] Spessore fissabile max: 10 [mm] Lunghezza utile hef,stand/hef,red max: 10 / 25 [mm] Profondità foro min: 95 [mm] Profondità foro min per installazione passante: 95 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 50 [mm] Riferimenti: Codice EAN: 4048962087710 Codice Fischer: 507589	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	65,40 € (IVA inclusa)
tasselli acciaio fbn ii 12/30 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507591 4048962087727	Dettagli tecnici: Lunghezza dell'ancorante: 126 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M12 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 45 [mm] Profondità foro min: 115 [mm] Profondità foro min per installazione passante: 115 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] FBN II 12/30 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 126 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M12 x 79 [mm] Lunghezza filettatura: 79 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 45 [mm] Profondità foro min: 115 [mm] Profondità foro min per installazione passante: 115 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Riferimenti: Codice EAN: 4048962087727 Codice Fischer: 507591	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	73,00 € (IVA inclusa)
tasselli acciaio fbn ii 12/50 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507592 4048962087734	Dettagli tecnici: Lunghezza dell'ancorante: 146 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M12 x 99 [mm] Lunghezza filettatura: 99 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 135 [mm] Profondità foro min per installazione passante: 135 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/50 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 146 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 50 [mm] Filettatura: M12 x 99 [mm] Lunghezza filettatura: 99 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: S Spessore fissabile max: 50 [mm] Lunghezza utile hef,stand/hef,red max: 50 / 65 [mm] Profondità foro min: 135 [mm] Profondità foro min per installazione passante: 135 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087734 Codice Fischer: 507592	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	83,20 € (IVA inclusa)
tasselli acciaio fbn ii 12/100 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507596 4048962087741	Dettagli tecnici: Lunghezza dell'ancorante: 196 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 100 [mm] Filettatura: M12 x 149 [mm] Lunghezza filettatura: 149 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 185 [mm] Profondità foro min per installazione passante: 185 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] FBN II 12/100 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 196 [mm] Diametro foro: 12 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 12 [mm] Materiale: zincato a caldo Lunghezza utile: 100 [mm] Filettatura: M12 x 149 [mm] Lunghezza filettatura: 149 [mm] Filettatura: M12 Coppia di serraggio: 50 [N·m] Marchio sulla testa: P Lunghezza utile max: 100 [mm] Spessore fissabile max: 100 [mm] Lunghezza utile hef,stand/hef,red max: 100 / 115 [mm] Profondità foro min: 185 [mm] Profondità foro min per installazione passante: 185 [mm] Chiave di serraggio: 19 [mm] Rondella (diametro esterno x spessore): 18 x 2 [mm] Profondità di ancoraggio hef,stand/hef,red: 65 / 50 [mm] Profondità di ancoraggio: 65 [mm] Riferimenti: Codice EAN: 4048962087741 Codice Fischer: 507596	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	147,60 € (IVA inclusa)
tasselli acciaio fbn ii 16/25 fvz (10 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507598 4048962087765	Dettagli tecnici: Lunghezza dell'ancorante: 145 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 25 [mm] Filettatura: M16 x 89 [mm] Lunghezza filettatura: 89 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: E Spessore fissabile max: 25 [mm] Lunghezza utile hef,stand/hef,red max: 25 / 40 [mm] Profondità foro min: 129 [mm] Profondità foro min per installazione passante: 129 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] FBN II 16/25 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 145 [mm] Diametro foro: 16 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 16 [mm] Materiale: zincato a caldo Lunghezza utile: 25 [mm] Filettatura: M16 x 89 [mm] Lunghezza filettatura: 89 [mm] Filettatura: M16 Coppia di serraggio: 100 [N·m] Marchio sulla testa: E Spessore fissabile max: 25 [mm] Lunghezza utile hef,stand/hef,red max: 25 / 40 [mm] Profondità foro min: 129 [mm] Profondità foro min per installazione passante: 129 [mm] Chiave di serraggio: 24 [mm] Rondella (diametro esterno x spessore): 30 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 80 / 65 [mm] Profondità di ancoraggio: 80 [mm] Riferimenti: Codice EAN: 4048962087765 Codice Fischer: 507598	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	62,50 € (IVA inclusa)
tasselli acciaio fbn ii 20/30 fvz (10 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH508015 4048962091168	Dettagli tecnici: Lunghezza dell'ancorante: 187 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 200 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 55 [mm] Profondità foro min: 165 [mm] Profondità foro min per installazione passante: 165 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] FBN II 20/30 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 187 [mm] Diametro foro: 20 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 20 [mm] Materiale: zincato a caldo Lunghezza utile: 30 [mm] Filettatura: M20 x 90 [mm] Lunghezza filettatura: 90 [mm] Filettatura: M20 Coppia di serraggio: 200 [N·m] Marchio sulla testa: F Spessore fissabile max: 30 [mm] Lunghezza utile hef,stand/hef,red max: 30 / 55 [mm] Profondità foro min: 165 [mm] Profondità foro min per installazione passante: 165 [mm] Chiave di serraggio: 30 [mm] Rondella (diametro esterno x spessore): 37 x 3 [mm] Profondità di ancoraggio hef,stand/hef,red: 105 / 80 [mm] Profondità di ancoraggio: 105 [mm] Riferimenti: Codice EAN: 4048962091168 Codice Fischer: 508015	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	147,10 € (IVA inclusa)
tasselli acciaio fbn ii 8/70 fvz (20 pz.) Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile..	FH507578 4048962087659	Dettagli tecnici: Lunghezza dell'ancorante: 131 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 70 [mm] Filettatura: M8 x 99 [mm] Lunghezza filettatura: 99 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: M Spessore fissabile max: 70 [mm] Lunghezza utile hef,stand/hef,red max: 70 / 80 [mm] Profondità foro min: 126 [mm] Profondità foro min per installazione passante: 126 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] FBN II 8/70 HDG - Tassello passante ad alte prestazioni per calcestruzzo non fessurato, con vita utile in esercizio all’esterno variabile certificata fino a 50 anni, corpo in acciaio zincato e fascetta in acciaio inossidabile.. Materiali di supporto: Applicazioni Strutture in acciaio Balaustre Consolle Scale Passerelle portacavi Macchinari Gradini Cancelli Facciate Vantaggi: Certificato per applicazioni strutturali (marcatura CE Opzione 7 per calcestruzzo non fessurato secondo ETA 18/0101) e per applicazioni sia all’interno sia all’esterno con una vita utile in esercizio variabile fino a 50 anni in relazione alle categorie di corrosività secondo norma ISO 9223-2012-02. L’elevato rivestimento superficiale (spessore minimo ≥50 µm secondo EN ISO 10684: 2011) garantisce la resistenza alla corrosione anche dopo i colpi di martello necessari per l’installazione. Fascetta ad espansione in acciaio inossidabile. Adatto per applicazioni in ambienti interni dove è possibile la formazione di condensa (ambiente umido) o dove è presente un moderato inquinamento (derivante per esempio da processi di produzione come nel caso di stabilimenti alimentari, lavanderie, birrerie, caseifici). Per la durata fare riferimento all’ETA 18/0101. Specificamente studiato per applicazioni in ambienti esterni (aree urbane/industriali) con livelli di inquinamento medio da anidride solforosa compreso fra 5 µg/m3 < SO2 < 30 µg/m3 - o in aree costiere a basso effetto di cloruri. Per la durata fare riferimento all’ETA 18/0101. Certificato per applicazioni al fuoco R120. Ideato per il fissaggio strutturale di carpenterie in acciaio zincato a freddo, zincato a caldo o verniciato. La versione corta K sfrutta la ridotta lunghezza che massimizza l’economicità visto che da un lato riduce i tempi di foratura e dall’altro il numero di colpi di martello per l’installazione. Quando il supporto ha uno spessore ridotto e i carichi da sostenere non sono particolarmente elevati, la versione K rappresenta la scelta ideale. A partire da M8 è possibile sfruttare la doppia profondità di ancoraggio certificata (h_ef,stando h_ef,red) in funzione dello spessore dell’elemento da fissare (fino a t_fix,max) o dei carichi da garantire (kN_MAX=h_ef,stand o kN_min=h_ef,red). Le elevate prestazioni a trazione in calcestruzzo non fessurato permettono un minor numero di punti di fissaggio e di conseguenza piastre con dimensioni più piccole. La lunga filettatura permette di fissare oggetti di vario spessore e permette l'eventuale installazione distanziata, permettendo anche le regolazioni fuori piombo. L’installazione passante notevolmente semplice è molto veloce grazie ai pochi colpi di martello e al ridotto numero di giri di chiave richiesti dall’ancorante per raggiungere la coppia richiesta. L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione (e un eventuale smontaggio) dell'oggetto da fissare più rapido. Applicazioni consigliate: Approvato per: Calcestruzzo da C20/25 a C50/60, non fessurato Adatto anche per: Calcestruzzo C12/15 Pietra naturale con struttura compatta Funzionamento: FBN II è particolarmente indicato e veloce per installazioni passanti ma è idoneo anche per installazioni non passanti. Per il diametro sulla piastra rispettare le indicazioni riportate in Dati tecnici Forare il supporto usando una punta per calcestruzzo adeguata, rispettando il diametro prescritto in Dati tecnici per la misura del tassello da installare. Nel caso di fori eseguiti a rotopercussione, pulire il foro stesso mediante soffiaggio (usare la pompetta ABG o in alternativa il soffietto AB-K). Nel caso di fori eseguiti con punte FHD (contemporaneamente esegue sia la foratura che la pulizia del foro) non è necessaria nessuna la pulizia. Battere con un martello il tassello in profondità fino alla battuta della rondella sull’oggetto da fissare. Per installazioni in serie si raccomanda l'utilizzo del percussore FABS. Applicare la coppia di serraggio prescritta in Dati tecnici mediante l’uso di una chiave dinamometrica. Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro. FBN II è idoneo anche per installazione distanziata grazie alla filettatura lunga che consente l’utilizzo di un dado/controdado (non in dotazione) per la regolazione della distanza dal supporto. Per portare in coppia il tassello applicare il serraggio al supporto attraverso la rondella e il dado in dotazione. La marcatura della testa (lettere dalla A alla Z) specifica qual è il massimo spessore fissabile e quindi di verificare a posteriori la correttezza dell’installazione. Dettagli tecnici: Lunghezza dell'ancorante: 131 [mm] Diametro foro: 8 [mm] Installazione distanziata: No Installazione passante: Sì Installazione pre-posizionata: Sì dimensione della filettatura metrica: 8 [mm] Materiale: zincato a caldo Lunghezza utile: 70 [mm] Filettatura: M8 x 99 [mm] Lunghezza filettatura: 99 [mm] Filettatura: M8 Coppia di serraggio: 15 [N·m] Marchio sulla testa: M Spessore fissabile max: 70 [mm] Lunghezza utile hef,stand/hef,red max: 70 / 80 [mm] Profondità foro min: 126 [mm] Profondità foro min per installazione passante: 126 [mm] Chiave di serraggio: 13 [mm] Rondella (diametro esterno x spessore): 16 x 1,6 [mm] Profondità di ancoraggio hef,stand/hef,red: 40 / 30 [mm] Profondità di ancoraggio: 40 [mm] Riferimenti: Codice EAN: 4048962087659 Codice Fischer: 507578	VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI VEDI IMMAGINI PDF	47,20 € (IVA inclusa)

Sei un'azienda o un libero professionista?

Cod. FISCHER_FBN_II_FVZ

Ancorante con fascetta espandente FBN II FVZ
